1,2V -tól működő LED
Ezen rajz eddigi megtekintői: 34739 fő
(2008.08.27 -óta)


Értékelje ezen rajzot 5 -ös skálán:



A rajz feltöltője:warriordevil
A feltöltő e-mail címe:szabo.balazs@datatrans.hu
A feltöltés ideje:2010.05.10 - 19:05:17

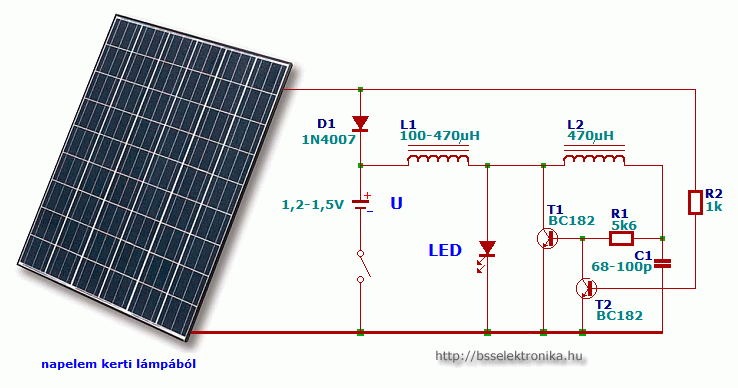

Egy nagyon egyszerű kis rezgőkörös kapcsolás. Az L1 induktivitás segítségével növeli a feszültséget, így termel a lednek megfelelő feszültséget. Ha nincs napelem akkor a T2, D1, R2 alkatrészek is fölöslegesek. Nyákot nem pakolok fel, hiszen annyira egyszerű hogy mindenki tud tervezni. A kapcsolás nem csak elmélet, hanem MŰKÖDIK IS!!! A tranzisztor bármilyen NPN tranzisztor lehet. A BC182 olcsó én ha kísérletezek mindig ez az egyik amit használok.
Sok sikert az utánépítéshez! Én már sokat csináltam, és ilyen a zseblámpám is. Annyi fényt csinál hogy este látok vele. (olvasni azért nem lehet rendesen egy LED-del)

A kapcsolás a http://bss.hu weboldalról származik!

Fizetett hírdetések!(részletekért írj üzenetet)





Amennyiben az oldal elnyerte tetszésed, kérlek ADAKOZZ a fennmaradás érdekében a PayPal rendszerén keresztül egy tetszőleges összeggel! Köszönjük!




Mellékelt dokumentumok:

Kapcsrajz
