Optokapus stroboszkóp
Ezen rajz eddigi megtekintői: 15927 fő
(2008.08.27 -óta)


Értékelje ezen rajzot 5 -ös skálán:



A rajz feltöltője:Zolee
A feltöltő e-mail címe:legradi.zoltan@freemail.hu
A feltöltés ideje:2008.10.10 - 11:43:47

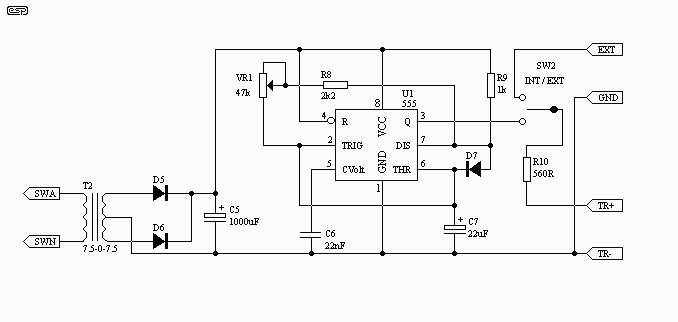

Az egyenirányított hálózati feszültség egy triakos kapcsolóáramkörre kerül ami a villanócsövet kapcsolgatja. A triak vezérlése az optokapun kereszül történik. A második képen látható T2 HF illesztő transzformátoron keresztül audiójelet kapcsolunk a bemenetre. Az audiójel negatív félperiódusát a D5 és D6 dióda levágja, a pozitív félperiódus pedig az NE555-ös áramkört vezérli aminek a kimeneti jele az optokapura kerül.

Fizetett hírdetések!(részletekért írj üzenetet)





Amennyiben az oldal elnyerte tetszésed, kérlek ADAKOZZ a fennmaradás érdekében a PayPal rendszerén keresztül egy tetszőleges összeggel! Köszönjük!




Mellékelt dokumentumok:

Kapcsolási rajz

Kapcsolási rajz
